センターリングツール
HOME > 製品情報 > センターリングツール
LDF series センターリングツール ㆍ Centering Tool
-
NC スポッティングドリル / 二重チャンファータイプ
-
- 120˚の先端角

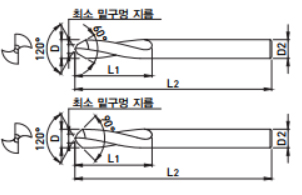

| EDP. No. | D | L1 | L2 | D2 | θ | Minホール |
|---|---|---|---|---|---|---|
| LDF0360 | 3 | 9 | 50 | 3 | 60˚ | 1.5 |
| LDF0390 | 3 | 9 | 50 | 3 | 90˚ | 1.2 |
| LDF0460 | 4 | 10 | 50 | 4 | 60˚ | 1.7 |
| LDF0490 | 4 | 10 | 50 | 4 | 90˚ | 1.3 |
| LDF0560 | 5 | 12 | 50 | 5 | 60˚ | 1.9 |
| LDF0590 | 5 | 12 | 50 | 5 | 90˚ | 1.5 |
| LDF0660 | 6 | 13 | 60 | 6 | 60˚ | 1.9 |
| LDF0690 | 6 | 13 | 60 | 6 | 90˚ | 1.5 |
| LDF0860 | 8 | 23 | 70 | 8 | 60˚ | 1.9 |
| LDF0890 | 8 | 23 | 70 | 8 | 90˚ | 1.6 |
| LDF1060 | 10 | 24 | 80 | 10 | 60˚ | 2.1 |
| LDF1090 | 10 | 24 | 80 | 10 | 90˚ | 2.1 |
| LDF1260 | 12 | 28 | 80 | 12 | 60˚ | 2.1 |
| LDF1290 | 12 | 28 | 80 | 12 | 90˚ | 2.1 |
被削材
| 炭素鋼 (S45C, S55C...) ~ HB225 |
合金鋼 (SCM, SK...) HB225~325 |
調質鋼 (NAK...) HRc30~50 |
焼き入れ鋼 | 銅 | グラファイト | 鋳鉄 FCD400. 500~ |
アルミニウム | ステンレス鋼 | |
|---|---|---|---|---|---|---|---|---|---|
| ○ | ○ | ○ | ○ | ○ | ○ | ||||
公差
| D (mm) | シャンク |
|---|---|
| ±0.01 | h6 |
