ESB712 高硬度用 ㆍ エコノスター
- 2枚刃、ボールエンドミル
-
- 刃先部高精密R公差適用で、高品質加工形状実現
- 最適な傾斜角採択で、高い刃先強度

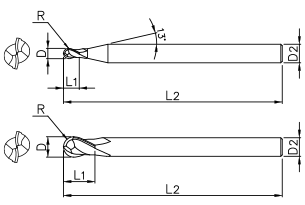

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| ESB712010 | 1 | 0.5 | 2.5 | 50 | 6 |
| ESB712010S | 1 | 0.5 | 1.5 | 40 | 6 |
| ESB712010S4 | 1 | 0.5 | 2.5 | 50 | 4 |
| ESB712012 | 1.2 | 0.6 | 3 | 50 | 6 |
| ESB712015 | 1.5 | 0.75 | 4 | 50 | 6 |
| ESB712015S | 1.5 | 0.75 | 2.5 | 40 | 6 |
| ESB712015S4 | 1.5 | 0.75 | 4 | 50 | 4 |
| ESB712020 | 2 | 1 | 5 | 50 | 6 |
| ESB712020S | 2 | 1 | 3 | 40 | 6 |
| ESB712020S4 | 2 | 1 | 5 | 50 | 4 |
| ESB712025 | 2.5 | 1.25 | 7 | 60 | 6 |
| ESB712030 | 3 | 1.5 | 8 | 60 | 6 |
| ESB712030S | 3 | 1.5 | 4.5 | 50 | 6 |
| ESB712030S4 | 3 | 1.5 | 8 | 60 | 4 |
| ESB712040 | 4 | 2 | 8 | 70 | 6 |
| ESB712040S | 4 | 2 | 6 | 50 | 6 |
| ESB712050 | 5 | 2.5 | 10 | 80 | 6 |
| ESB712050S | 5 | 2.5 | 7.5 | 50 | 6 |
| ESB712060 | 6 | 3 | 12 | 90 | 6 |
| ESB712060S | 6 | 3 | 9 | 50 | 6 |
| ESB712080S | 8 | 4 | 12 | 50 | 8 |
| ESB712081 | 8 | 4 | 14 | 100 | 8 |
| ESB712100 | 10 | 5 | 18 | 100 | 10 |
| ESB712100S | 10 | 5 | 15 | 60 | 10 |
| ESB712120 | 12 | 6 | 22 | 110 | 12 |
| ESB712120S | 12 | 6 | 18 | 60 | 12 |
公差
| 刃径(D) | シャンク径 | |
|---|---|---|
| ~ D6 | 0 ~ -0.012mm | h5 |
| D8 ~ 12 | 0 ~ -0.015mm | |
