エンドミル
HOME > 製品情報 > エンドミル
ESE714 高硬度用 ㆍ エコノスター
- 4枚刃、ハイヘリックススクエアエンドミル
-
- 刃先剛性補完
- 高強度刃先で、耐チッピングと耐摩耗性向上
- 45°ヘリックス適用で加工性向上

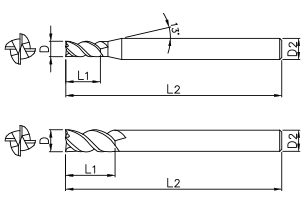

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| ESE714010 | 1 | 2.5 | 40 | 6 |
| ESE714012 | 1.2 | 3 | 40 | 6 |
| ESE714015 | 1.5 | 4 | 40 | 6 |
| ESE714020 | 2 | 5 | 40 | 6 |
| ESE714025 | 2.5 | 6 | 40 | 6 |
| ESE714030 | 3 | 8 | 45 | 6 |
| ESE714035 | 3.5 | 9 | 45 | 6 |
| ESE714040 | 4 | 10 | 45 | 6 |
| ESE714050 | 5 | 13 | 50 | 6 |
| ESE714060 | 6 | 13 | 50 | 6 |
| ESE714060-15 | 6 | 15 | 60 | 6 |
| ESE714080 | 8 | 19 | 60 | 8 |
| ESE714100 | 10 | 22 | 70 | 10 |
| ESE714100-25 | 10 | 25 | 70 | 10 |
| ESE714120 | 12 | 26 | 75 | 12 |
| ESE714120-30 | 12 | 30 | 80 | 12 |
公差
| 刃径(D) | シャンク径 | |
|---|---|---|
| ~ D6 | 0 ~ -0.012mm | h5 |
| D8 ~ 12 | 0 ~ -0.015mm | |
